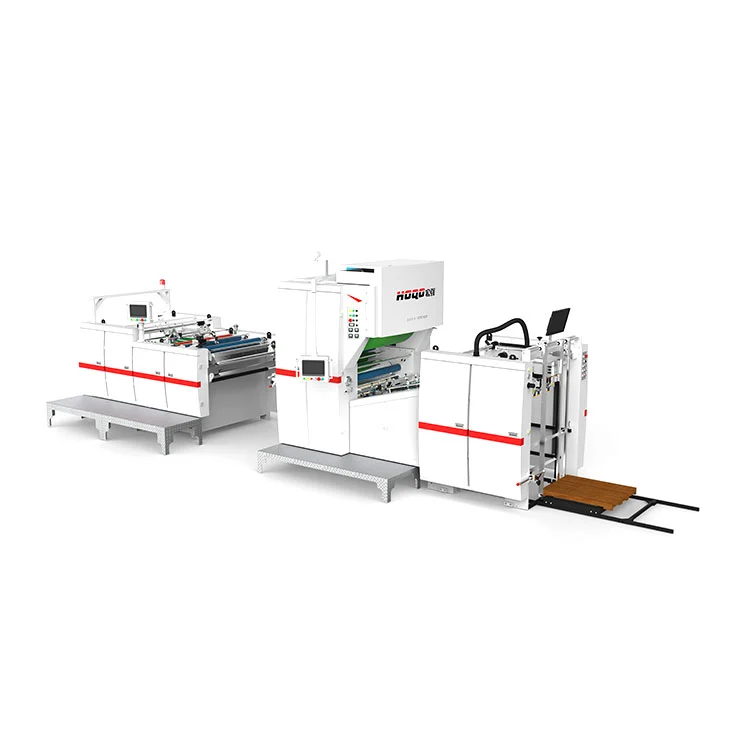

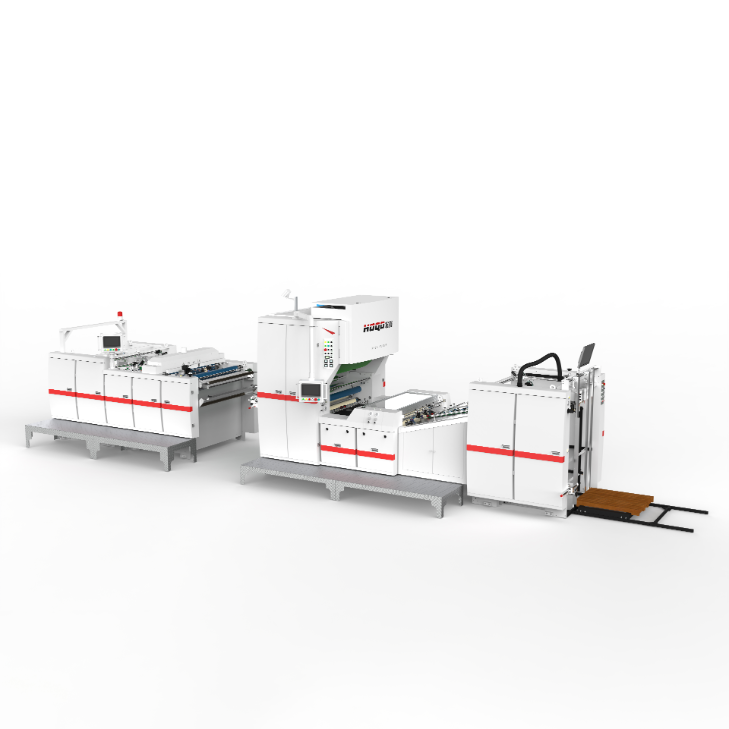

Automatyczna maszyna do laminowania z pionowymi nożami dyskowymi

Podawanie, klejenie, laminowanie, cięcie i układanie w stosy są łączone w sekwencji uruchamianej przyciskiem na automatycznej maszynie do laminowania z pionowymi nożami dyskowymi (ZDFM-A). Dzięki dwóm serwonapędom i możliwości wyboru trybów powlekania lub powlekania wstępnego, maszyna pracuje w zakresie prędkości 20–100 m/min. Cztery funkcjonalne sekcje — podawanie, laminowanie, odcinanie i dostarczanie — są rozmieszczone w taki sposób, aby przenosić papier od wejścia do gotowego stosu. Sprzęt jest kompatybilny z BOPP i innymi standardowymi typami folii, a jego ogólna konstrukcja może zapewniać zrównoważone podejście do spójnej wydajności laminowania. Model ten jest dostępny w firmie Hongqiang jako część asortymentu maszyn do laminowania.

Parametr produktu (specyfikacja)

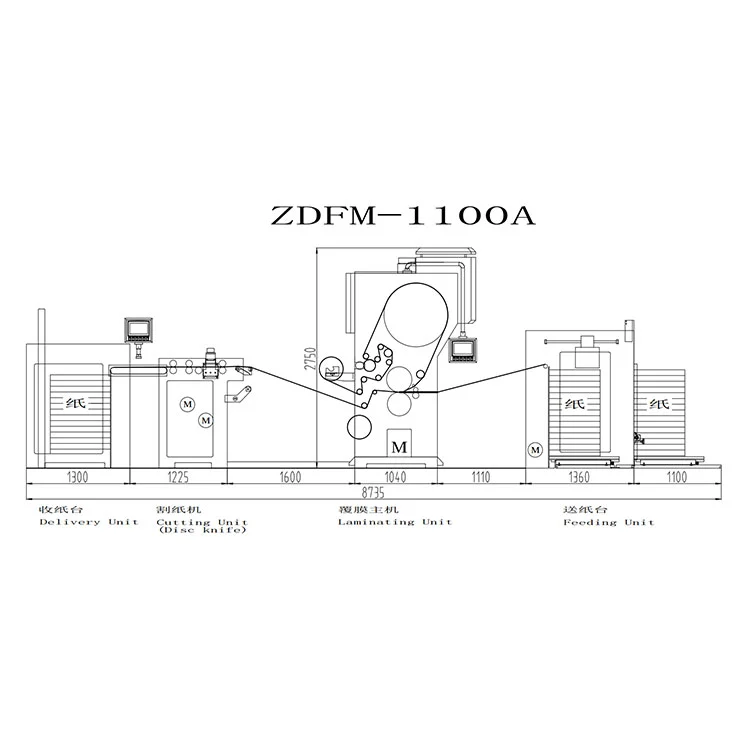

Funkcja i cechy:

1. Zgodność z normami krajowymi

Zaprojektowana konfiguracja mechaniczna z systemami bezpieczeństwa certyfikowanymi zgodnie z chińskimi standardami przemysłowymi High-Tech.

2. Niezachwiana stabilność

Żeliwna rama o wysokiej sztywności zapewnia platformę o niskim rezonansie dla ciągłych dużych obciążeń, której żywotność przekracza 20 lat.

3. Precyzyjne podawanie papieru

Precyzyjny podajnik z serwosterowaniem zapewnia transport mediów odporny na zacięcia dzięki adaptacyjnej samoregulacji.

4. Inteligentna technologia wyrównania

Wyrównanie z serwopozycjonowaniem zapewnia niezawodność rejestracji ±1,5 mm w celu zapewnienia spójnego wykończenia krawędzi.

5. Rdzeń grzejny – 3-strefowy segmentowy wałek elektromagnetyczny

• Przyspieszone nagrzewanie: osiąga 100°C w około 5 minut – znacznie szybciej niż w przypadku tradycyjnych wałków.

• Spójność termiczna: utrzymuje równomierne nakładanie kleju, poprawiając jakość powierzchni laminacji przy dużych prędkościach.

• Power-Smart Operation: dla szerokości ≤720 mm działa tylko strefa 2, zmniejszając pobór mocy o około 33%.

• Redukcja zużycia: skupione wzorce ogrzewania pomagają zachować integralność wałka gumowego i zmniejszyć częstotliwość serwisowania.

6. Inteligentne tryby pracy

ZDFM-A: W pełni zautomatyzowany przepływ pracy obejmujący podawanie, klejenie, laminowanie, pompowanie ciśnieniowe i odciążanie, cięcie i układanie w stosy.

ZDFM-S: Wspomagana konfiguracja parametrów – wprowadź rozmiary arkuszy na HMI, a 14 serwomechanizmów dokona samoczynnego ustawienia w ciągu około 1 minuty.

7. Produktywność bez przestojów

Mechanizm ciągłej wymiany płyt skraca przestoje i może znacznie zwiększyć wydajność.

8. Kontrola procesu w czasie rzeczywistym

Zintegrowana kamera cofania i łączność IoT umożliwiają zdalną diagnostykę w dowolnym momencie.

9. Podstawowe komponenty światowych liderów

Instalacje elektryczne: Schneider Electric (FR), Omron (JP).

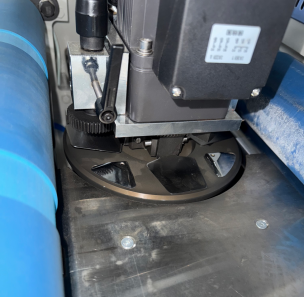

Urządzenie z nożem tarczowym (standardowe)

1.Nóż dyskowyjest wyposażony4 ostrza, który może przyciąć film wwspólne stanowisko dotyczące produktuprzezobracanie noża tarczowego.

2.Cięcie poziomemożna lepiej wyciąć film bezuszkodzić powierzchnię papieru, kontrolowany przez aosobna przetwornica częstotliwości, orazprędkość można dowolnie wybierać radzić sobie w różnych sytuacjach.

Urządzenie do obcinania tarczy szlifierskiej (standardowe)

1.nóż do tarcz szlifierskichskutecznie mielepowierzchnia folii na kolanachbez uszkodzenia zadrukowanej warstwy. Współpracuje z rolkami odbijającymi, umożliwiającrszybka separacja materiału. Szczególnie nadaje się do obróbki kleju samoprzylepnego (PSA).

2.rolki odbijająceprzyjmuje Asamodzielnie opracowany mechanizm ciągnący papier, który korzysta zróżnica prędkościDoszybko złamaćfilm i oddziel papier. Osiąga produktbez folii ogonowej i bez folii w rolkach.

Często zadawane pytania

P1: Jakie są dwa tryby laminowania i jak wybrać między nimi?

A1: Maszyna obsługuje tryb powlekania (nakładanie i suszenie kleju na bazie wody) oraz tryb wstępnego powlekania (wstępnie sklejona folia, tylko ogrzewanie). Twój wybór zależy od dostępności folii i ostatecznego kosztu materiału – automatyczna maszyna do laminowania z pionowymi nożami dyskowymi elastycznie radzi sobie z obydwoma.

P2: Jaka jest różnica między działaniem modelu A i modelu S?

A2: Model A oferuje automatyzację podawania, klejenia, prasowania, cięcia i układania za jednym dotknięciem. Model S wykorzystuje rozmiar arkusza wejściowego HMI do automatycznej kalibracji miejsca podawania materiału w czasie krótszym niż 1 minuta. Automatyczna maszyna do laminowania z pionowymi nożami dyskowymi zapewnia obie opcje w zależności od różnych poziomów umiejętności.

P3: W jaki sposób 3-strefowy elektromagnetyczny wałek grzewczy oszczędza energię?

A3: W przypadku arkuszy ≤720 mm aktywowana jest tylko strefa środkowa, natomiast dwie strefy boczne są wyłączone. Może to zmniejszyć zużycie energii nawet o 60% w porównaniu do ogrzewania pełnostrefowego, bez pogorszenia jakości laminowania.

P4: W jaki sposób system ciągłej wymiany płyt poprawia produktywność?

A4: System układania z dwiema tacami przełącza się automatycznie, gdy główna taca jest pełna, umożliwiając ciągłą pracę bez przestojów maszyny. Pomaga to utrzymać przepustowość podczas długich serii.

P5: Dlaczego żeliwny komputer mainframe jest korzystny w przypadku długotrwałego użytkowania?

A5: Żeliwna konstrukcja minimalizuje wibracje i utrzymuje stabilność przy dużych prędkościach, nawet przy dużych obciążeniach. Automatyczna maszyna do laminowania z pionowymi nożami dyskowymi to trwała inwestycja.
