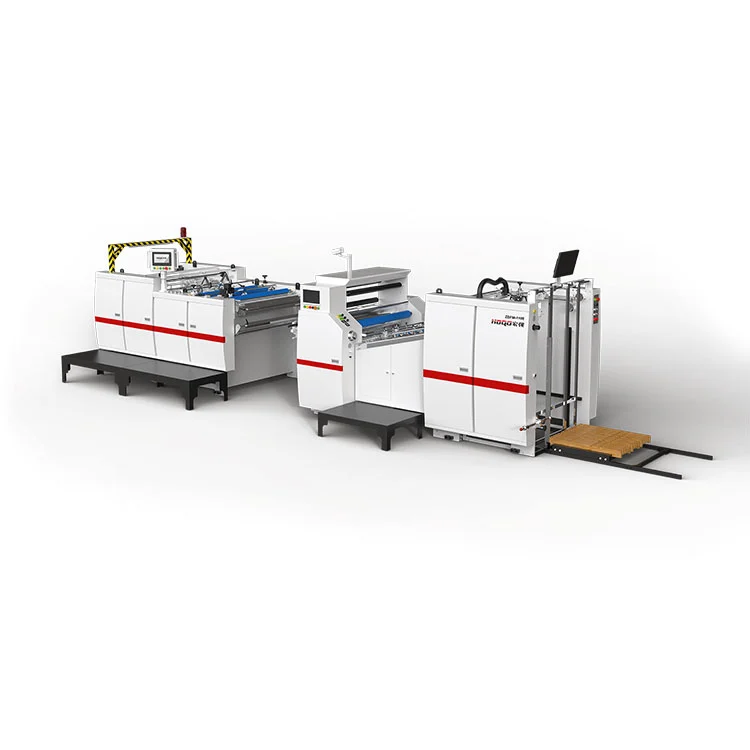

Maszyna do laminowania wstępnego z folią termiczną

W dążeniu do wydajności produkcji i standardów środowiskowych tradycyjny proces powlekania polegający na klejeniu i suszeniu stał się wąskim gardłem. Firma Hongqiang, innowator w technologii folii w Chinach, wprowadziła na rynek wysokiej jakości maszynę do laminowania wstępnego folii termicznej ZDFM-E, zaprojektowaną specjalnie do stosowania wstępnie powlekanej (bezklejowej) folii i zoptymalizowanej konstrukcji. Rezygnuje ze skomplikowanych systemów klejenia i suszenia i może być powlekany jedynie precyzyjnym ogrzewaniem i ciśnieniem. To sprawia, że jego konstrukcja jest prostsza, mniejsze zużycie energii (całkowita moc to tylko 30 kW), bardziej stabilna prędkość (20-100 m/min), odpowiednia do scenariuszy gorącej i gorącej produkcji, szybkiej produkcji.

Wyślij zapytanie

Opis produktu

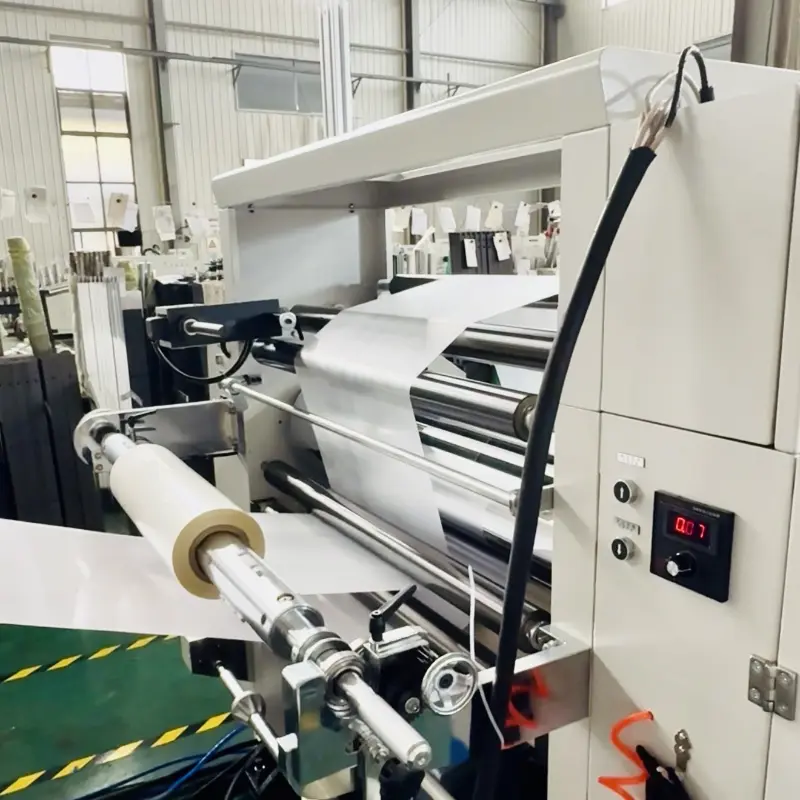

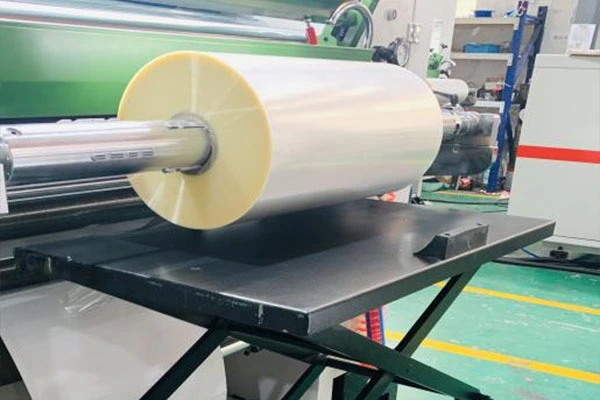

Maszyna do laminowania wstępnego folii ZDFM‑E firmy Hongqiang jest przeznaczona do stosowania z foliami powlekanymi wstępnie (bez kleju), eliminując potrzebę stosowania oddzielnych jednostek klejących i suszących. Ta uproszczona konstrukcja zmniejsza całkowite zużycie energii do około 30 kW i obsługuje prędkości robocze od 20 do 100 m/min, dzięki czemu nadaje się do szybkiego laminowania termicznego. Maszyna wykorzystuje opatentowaną technologię ogrzewania elektromagnetycznego, która osiąga temperaturę roboczą w ciągu około pięciu minut i zużywa około 33% mniej energii niż niektóre konwencjonalne systemy, a także żeliwną ramę zapewniającą stabilność konstrukcji. Usprawniona konfiguracja może przyczynić się do niższych kosztów zakupu, mniejszych wymagań konserwacyjnych i stabilnej pracy, podczas gdy opcjonalne funkcje, takie jak hydrauliczne wózki folii, zwiększają wygodę. W przypadku operacji skupiających się na obróbce wstępnie powlekanej folii, sprzęt ten oferuje zrównoważone podejście do wydajności i opłacalności.

Parametr produktu (specyfikacja)

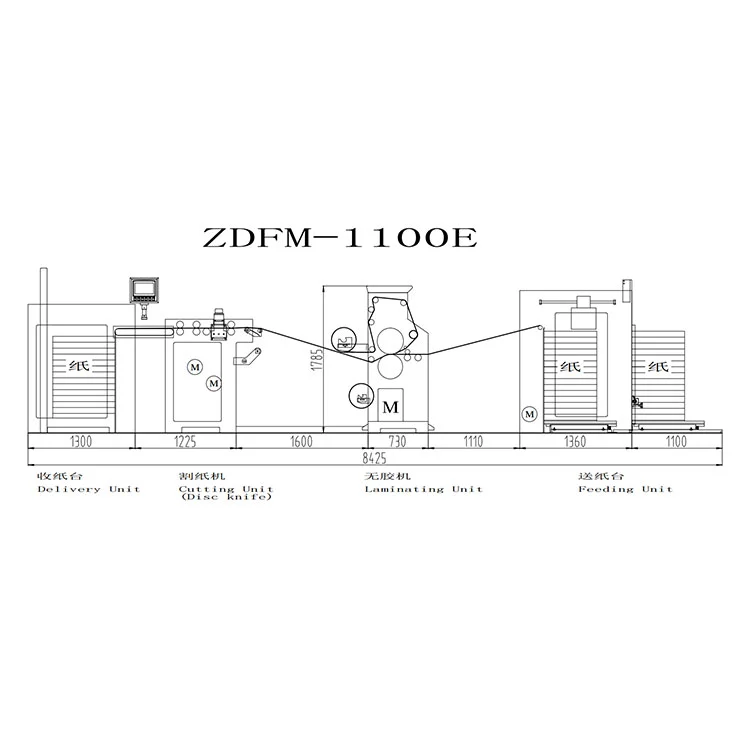

Nazwa modelu	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Maksymalny rozmiar arkusza papieru (szer. * dł.)	800 mm * 820 mm	1080*880mm	1080 mm * 1250 mm	1200 mm * 1450 mm	1300 mm * 1650 mm
Min. Rozmiar arkusza papieru (szer.* dł.)	220 mm * 230 mm	350*280mm	350 mm * 280 mm	350 mm * 280 mm	350 mm * 280 mm
Szybkość laminowania	15-90 m/min (sterowane serwo)	20-100 m/min (sterowane serwo)	20-100 m/min (sterowane serwo)	20-100 m/min (sterowane serwo)	20-100 m/min (sterowane serwo)
Grubość papieru	100-550 g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡
Moc produkcyjna	15KW	15KW	15KW	15KW	15KW
Całkowita moc	35KW	35KW	35KW	35KW	35KW
Dopływ powietrza	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa
Zasilanie	380 V 50 Hz / 3P4W	380 V 50 Hz / 3P4W	380 V 50 Hz / 3P4W	380 V 50 Hz / 3P4W	380 V 50 Hz / 3P4W
Wymiary całkowite (dł.szer.wys.)	7570 mm * 1850 mm * 2000 mm	824521502000mm	990522001800mm	10900mm2300mm2000mm	11900 mm * 2400 mm * 2000 mm
Waga	≈4500kg	≈5900kg	≈6100kg	≈7500kg	≈8200kg
Precyzja nakładania się	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Grubość warstwy na bazie wody (zwykła)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Grubość warstwy kleju wstępnego (zwykłe)	15-35μm	15-35μm	15-35μm	15-35μm	15-35μm
Wysokość karmienia non-stop	1100mm	1100mm	1100mm	1100mm	1100mm
Wysokość papieru zbierającego (z paletą)	1250 mm	1250 mm	1250 mm	1250 mm	1250 mm
Pojemnik	40 siedziba główna	40 siedziba główna	40 siedziba główna	40 siedziba główna	40 siedziba główna
Kod HS	8439300000	8439300000	8439300000	8439300000	8439300000
Kompatybilność materiałowa	Folie OPP, BOPP; podłoża papierowe; sztywne materiały opakowaniowe	Folie OPP, BOPP; podłoża papierowe; sztywne materiały opakowaniowe	Folie OPP, BOPP; podłoża papierowe; sztywne materiały opakowaniowe	Folie OPP, BOPP; podłoża papierowe; sztywne materiały opakowaniowe	Folie OPP, BOPP; podłoża papierowe; sztywne materiały opakowaniowe

Funkcja i cechy:

1. Zgodność z normami krajowymi

Pełnozakresowa konstrukcja mechaniczna z protokołami bezpieczeństwa i komponentami certyfikowanymi przez chińskie standardy przemysłowe High-Tech.

2. Niezachwiana stabilność

Żeliwna rama główna zapewnia pozbawioną wibracji, wyjątkowo stabilną pracę nawet w ciężkich cyklach, przez ponad 20 lat żywotności.

3. Precyzyjne podawanie papieru

Serwosterowany system podajników gwarantuje płynny, wolny od zacięć transport papieru z automatyczną regulacją.

4. Inteligentna technologia wyrównania

Napędzany serwomechanizmem mechanizm wyrównywania papieru zapewnia dokładność pozycjonowania ±1,5 mm, zapewniając doskonałe dopasowanie krawędzi.

5. Przełomowy system grzewczy (3-strefowy segmentowy elektromagnetyczny wałek grzewczy)

Natychmiastowe nagrzewanie (osiąga 100°C w 5 minut — 6 razy szybciej niż w przypadku konwencjonalnych wałków).
Precyzja w wysokiej stałej temperaturze (utrzymuje jednorodność kleju, aby poprawić efekt powierzchniowy laminowania nawet przy dużych prędkościach).
Oszczędzanie energii (aktywuje drugą strefę dla małych formatów ≤720 mm, zmniejszając zużycie energii o 33%)
Dłuższa żywotność (Ukierunkowane ogrzewanie zmniejsza zużycie gumowych rolek, obniżając koszty konserwacji.)

6. Inteligentne tryby pracy

ZDFM-E: Pełna automatyzacja za jednym dotknięciem (automatyczne podawanie, nakładanie kleju, pompowanie i odciążanie pod ciśnieniem, cięcie i układanie w stosy).

ZDFM-S: Kalibracja wspomagana inteligentnie (wprowadzając rozmiary arkuszy za pośrednictwem interfejsu HMI, 11 serwomechanizmów automatycznie dostosowuje swoje pozycje w ciągu 1 minuty).

7. Produktywność bez przestojów

System ciągłej wymiany płyt eliminuje przestoje, zwiększając wydajność o 100%.

8. Kontrola procesu w czasie rzeczywistym

Wbudowany monitoring wsteczny z łącznością IoT umożliwiający zdalną diagnostykę operacyjną 24 godziny na dobę, 7 dni w tygodniu.

9. Podstawowe komponenty światowych liderów

Systemy elektryczne: Schneider Electric (FR), Omron (JP).

Urządzenie z nożem tarczowym (standardowe)

1.Nóż dyskowyjest wyposażony4 ostrza, który może przyciąć film wwspólne stanowisko produktuprzezobracanie noża tarczowego.

2.Cięcie poziomemożna lepiej wyciąć film bezuszkodzić powierzchnię papieru, kontrolowany przez Aosobna przetwornica częstotliwości, orazprędkość można dowolnie wybieraćradzić sobie w różnych sytuacjach.

Urządzenie do cięcia tarczy szlifierskiej (standard)

1.Frez do tarcz szlifierskichskutecznie mielepowierzchnia folii na kolanachbez uszkodzenia zadrukowanej warstwy. Współpracuje z rolkami odbijającymi, umożliwiającszybkie oddzielanie materiału. Szczególnie nadaje się doobróbka kleju samoprzylepnego (PSA) .

2.Rolki odbijająceprzyjmuje Asamodzielnie opracowany mechanizm ciągnący papier, który korzysta zróżnica prędkościDoszybko złamaćfilm ioddziel papier. Osiąga produktbez folii ogonowej i bez folii w rolkach.
